LMI电磁驱动隔膜计量泵 更多详细内容,请点击:



结构原理图

北京东航华创http://www.dh-huac.com电话010 69379007

特点

·电磁驱动设计,结构更简单
·过压自动保护,无需安全阀
·流量调节范围宽,可高达1000:1
·可手动调节输出流量,也可接受外部脉冲信号或420mA信号进行控制;
·运动部件简单(Simple is Best原则),无需润滑、无转动及传动部件,高可靠性;
·模块式结构,部件便于更换,无需焊接;
·全密封外壳,IP65防护等级,玻璃纤维增强PP材质;
·低功耗,可适应2566HZ电源;
·备有直流电源型可选(可电池供电);
·多种材质泵头可适应不同的耐腐要求;
·含氟复合隔膜能适应各种要求;
·出口接多功能阀,集释压、防虹吸、备压及帮助启动(排气)于一体;
·安装简便,自带脚阀,注射阀及进出口软管。

P系列:自动/手动控制(电源电压:单相220V;重量:3.5Kg)

注:POX6系列的冲程频率为固定值,不可调节。

压力单位 1Bar≈1kgf/cm2≈0.1Mpa,即国内常说的1公斤压力,0.1兆帕

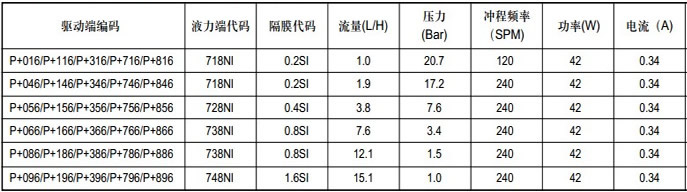

P+系列:自动/手动控制(电源电压:单相220V;重量:5Kg)

P+系列泵产自米顿罗印度分部,其它系列电磁泵均产自美国,与P系列泵相比,价格更便宜,更多P+系列的介绍请进——P+系列详细介绍



AD系列(2012年12月推出最新产品)自动/手动控制(电源电压:单相220V;重量:4.5Kg)

驱动端编码

泵头编码

隔膜代码

流量
(L/H)

压力(Bar)

冲程频率

功率 (W)

电流 (A)

PVC

PVDF

不锈钢

高粘度

AD216/AD816/AD916

718NI/SI

813NI/SI

616VI

1#

0.8

17.2

可调

20~25

1~2

AD246/AD846/AD946

728NI/SI

823NI/SI

626VI

2#

1.9

17.2

可调

20~25

1~2

AD256/AD856/AD956

738NI/SI

833NI/SI

636VI

3#

3.8

7.6

可调

20~25

1~2

AD266/AD866/AD966

748NI/SI

843NI/SI

646VI

4#

7.6

3.4

可调

20~25

1~2

AD系列是代替AA系列的加强版,性能价格优势明显,详情请进——AD系列详情



AA系列自动/手动控制(电源电压:单相220V;重量:4.5Kg)

2012年12月以后AA系列已被AD系列替代,AD系列更具有性价比,功能更强!



B系列:自动/手动控制(电源电压:单相220V;重量:6.9Kg)



C系列:自动/手动控制(电源电压:单相220V;重量:12.7Kg)

注:TI为三功能阀,标配,如需四功能阀应把TI改成SI,非TI结尾的泵头如需四功能阀请在编码结尾加S。



E系列:自动/手动控制(电源电压:单相220V;重量:18.6Kg)

防爆等级:Class Ⅰ,Group C/D; Class Ⅱ,Group E,F/G

注:TI为三功能阀,标配,如需四功能阀应把TI改成SI,非TI结尾的泵头如需四功能阀请在编码结尾加S。



HH系列:自动/手动控制(电源电压:单相220V;重量:5Kg)

注:HH系列为柱塞型计量泵(没有隔膜),只提供不锈钢泵头。



型号编码及造型说明

电磁泵编码

泵系列:

   LMl电磁计量泵共有P,P+,AA,AD,B,C,E,H等8个系列。用户可根据流量、压力、防爆、电源、自控等要求选用相应系列计量泵。


控制方式(ADP+系列的控制编码说明另见其单独的网页介绍):


 9-可编程高精度微处理器控制,带液晶显示和四个触膜键,接收外部4~20mA信号(可编程)或脉冲信号(无源舌簧开关,晶体管或光耦触点)控制。可对输入脉冲进行乘法或除法运算及批次累积。手动/自动方式可选。配套使用Digi-Pulse流量监控器可对流量进行报警监视。

  7-接收外部脉冲信号(无源舌簧开关,晶体管或光耦触点)控制。手动/自动方式可选。同MP系列控制模块使用可接收4~20mA控制信号或对接收脉冲信号进行乘法/除法运算。

  1-手动调节冲程长度及冲程频率(手动双调)。

  0-固定冲程频率,手动调节冲程长度。

频率可调范围:

  P12□,P13□ 0~60spm 其余均为 0~100spm


容量系列:(详见各系列泵选型表)

电源插头:


 1—120VAC 5—240VAC UK插头
  2—240VAC,USA插头 6—240VAC Aust./NZ插头
  3—220VAC.DIN插头 7—220VAC Swiss插头

  注:1.在中国大陆选用电源编码6,适配国标插座。
    2.E系列出厂不带电源线及插头,电源编码只能选择1和2。


泵头编码根据所输送介质的化学性质,物理性质,流量,压力等确定泵头编码,请向东航华创010-69379007咨询。

泵头编码选型表-泵头材质及结构详细规格见下表




说明:

1、泵头编码选配:在本选型表中找到“规格代码”同各系列泵选型表中的“规格代码”相同者。原则上即可适配。例: 规格代码为1.8时。可选配组合成:P066-368TIP166-277B136-363TI等完整型号。
2、如需选配四功能阀,一般情况泵头代码为“—□□□SI”或“—□□S”,选型订购时要注明。例如:P156-398SIC776-26S等。
3、四功能阀的功能:a.防虹吸/背压(1.4bar) b.管路泄压 c.初始化 d.管路排污
4、不锈钢泵头,浆料泵头及高粘度泵头不提供四功能阀,建议选用独立的安全阀/背压阀(详见“计量泵附件”)
5、供货时,电磁计量泵附件标准配置:
 电磁计量泵进出口为螺纹联接:金属泵头—底阀(不含过滤阀)、注射单向阀
               塑料泵头—底阀(含过滤阀)、注射单向阀
 电磁计量泵进出口为软管联接:底阀(含过滤阀),注射单向阀,PE软管
6、电磁计量泵在上述1,2,条件进行选型订货时,要得到东航华创公司010-69379007的确认。
