产品名称: 微损泵

详细内容

浓盐水泵豆瓣酱泵微损泵-北京东航华创-大粗颗粒浓盐水泵豆瓣输送酱泵钻探泥浆泵油井泥浆泵高浓度纸浆泵食品浆泵果酱泵果冻泵果肉泵果汁泵污水泵污泥浆泵多相混合泵沙浆泵高浓度纸浆泵水肥花肥泵饲料泵残渣泵餐厨垃圾泵大块食品泵活鱼输送泵糖浆泵植物油泵蜂蜜泵啤酒花泵含活性剂的介质输送泵



微损泵 Micro-damage Pump


微损泵特别适用于做豆瓣酱泵、钻探泥浆泵、油井泥浆泵、污水泵、浓盐水泵(大粗颗粒盐水)、灰浆泵、污泥浆泵,多相混合的介质输送泵、沙浆泵(颗粒含量≤80%);高达16%浓度的纸浆泵;水肥花肥泵、饲料泵、残渣泵、餐厨垃圾泵;大块食品输送泵、食品浆泵、果酱泵、果冻/果肉/果汁输送泵、糖浆/植物油/蜂蜜/啤酒花输送泵、活鱼输送泵、含活性剂的介质输送泵.


微损泵:浓盐水泵、钻探泥浆泵、高浓度纸浆泵



泵领域的黑科技,对介质几无伤害,对泵体几无磨损


    微损伤    活鱼 活性物质输送
微剪切    各种浆料 酱料输送
                          微挤压    含气等多相混合介质输送
          极耐磨    含大粒大块大料介质输送


微损泵视频

(活泥鳅胶球注塑颗粒)

微损泵大颗粒输送视频

(胶球注塑颗粒)

微损泵送浆料视频

(浓度12%的秸秆未发酵碎料)

微损泵大颗粒输送视频

(胶球注塑颗粒螺母)

下  载

下   载 下   载 下   载

 简  介

微损泵是公司根据几十年的泵的设计和使用经验而在近几年新开发成功的一种特别的高新技术泵,对输送物料的损伤、破坏、剪切、挤压、冲击等伤害性极少,因此该泵一经面世即获得了广泛应用,在多个行业替代了原有输送泵,而且效果明显。


微损泵-豆瓣酱泵、钻探泥浆泵、油井泥浆泵、污水泵、大粗颗粒浓盐水泵、灰浆泵、污泥浆泵,多相介质输送泵、沙浆泵、高浓度纸浆泵



酱料泵浆料泵



微损泵-豆瓣酱泵、钻探泥浆泵、油井泥浆泵、污水泵、大粗颗粒浓盐水泵、灰浆泵、污泥浆泵,多相介质输送泵、沙浆泵、高浓度纸浆泵



微损泵性能范围

微损泵——性能优良并能用于苛刻工况条件的泵。

流量:0.52250m3/H

扬程:最高300m

圆盘直径:152508mm

操作温度:最高420°C

粘度:300000 cps

转速:最高2900r/min

     动力配套:电动机、柴油机等

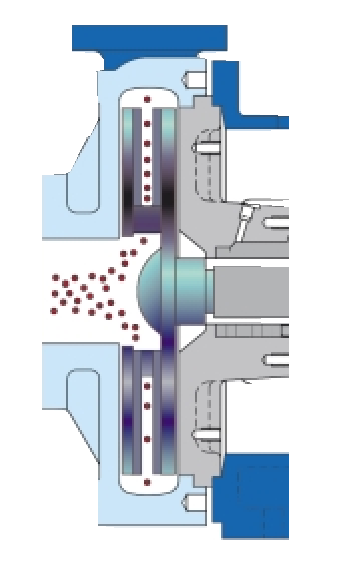

微损泵的工作原理

微损泵集中了离心泵结构简单和容积泵输送能力强的特点,靠介质内部的摩擦力和转盘旋转时产生的离心力来实现对介质的输送。

介质的流速直接取决于介质粘度和管壁粗糙度,管壁对流动的介质具有一种粘合力,这种粘合力会被传递到其他各层,直至管道的中心。其结果是管道中间的介质流速为最大,管壁上的介质流速则为零。

微损泵就是利用了这个原理,使两个或多个并排分布的圆盘产生旋转,在转盘壁上形成的边界层保持着一种固定的状态。从转盘的表面上看,相对流速为零,而介质越往转盘中间的中心位置,其流速则越高。

圆盘转子是泵的核心部件,一旦介质进入泵体就会按层次地附着在转盘的表面;在转盘转动时介质会继续并列逐层增加,直至形成边界层。旋转能则由转盘逐层向液体传递,由此在圆盘转子并列转盘的整个宽度上构成速度和压力梯度。边界层应力、粘性应力和离心力结合在一起,能构成一个高效强劲的应力场,它能通过层流保护性地把介质“拉入”泵体,使介质流向转盘的外边缘,最后进入泵的排出管道。很关键的一点是介质在进入泵体后立即被挤到个转盘的中间,这样可以避免后面流过来的液体介质与转盘发生接触和碰撞,在泵腔内的其他各活动部件上也不会产生冲击。

微损泵使用一系列平行盘片,当盘片旋转时产生边界层和粘性拖动力平滑推动流体运动,对流体没有破坏性的冲击。微损泵的装配对安装公差没有特别要求,泵体内也不存在有相互冲击的部件,这就意味着不会产生金属与金属间的摩擦和磨损。

平滑的片状流动意味着低气蚀,它避免了压头和流量的损失,减少了泵体和运动部件间的磨损,同时也消除了泵的振动和噪音。

微损泵的直流式结构设计为流体的流动提供最大的空间,对泵的拆卸维修也方便、快捷。旋盘式结构设计适用于输送那些含有不能被破坏的固体颗粒和含有气体泡沫的介质;还能够设计成超大尺寸的吸入端和排出端。开放式的结构设计可以避免阻塞。设计带筋板的盘片用来输送高粘度介质、含固体颗粒介质,以及提高泵的输送量。


微损泵的性能特点

    迄今为止,所有已知泵的工作方式都有一个共同之处,就是泵体通过压力来输送物料介质,介质只有通过与输送机械元件(如齿轮、柱塞、隔膜、转子、叶片等)的接触才能被输送,机械部件对泵体和物料都产生严重冲击。这种冲击对于输送高粘度介质、磨蚀性介质、含有固体颗粒介质、含有气体泡沫的介质或者液体、固体、气体混合的介质以及对剪切力比较敏感的介质而言非常危险,它会产生脉动,磨损泵,破坏管道。而微损泵没有冲击性的部件来破坏所输送的物料介质,边界层可以保护泵,所以微损泵可以从根本上消除阻塞、气蚀、过度磨损、产品介质被破坏等所有影响泵性能的现象。微损泵在条件苛刻的场合更可靠、更有效率,也更经济,使用寿命长,维护少

苛刻条件的工况,如:介质含有固体颗粒、粘度大、具有强磨蚀性、腐蚀性等对泵具有强烈的破坏性,会使泵性能严重下降。微损泵能很好的输送高粘度、高磨蚀性、固体含量高或富含气体以及对剪切性敏感的液体介质。微损泵能奇迹般地降低泵的磨损,而这种条件苛刻的应用场合,恰恰是微损泵发挥作用的地方,它是能够对介质产品几乎没有破坏性的流体输送装置。

微损泵能处理以下各种流体介质:

磨蚀性的颗粒不会研磨和磨损泵的旋转盘片表面,泵的性能和效率不会降低,所以泵的寿命长久。

由于无冲击性的破坏作用,介质不会受到剪切、搅拌、撞击等形式的破坏。在微损泵腔内没有来自于叶轮的撞击或者其他有撞击性的部件,只有在非涡流性的流道里对流体的接触性输送,很多情况下对所输送产品的破坏能够消除。

当处理高粘度流体介质时,还没有任何一种泵能够像微损泵一样胜任。实际上粘度越大,越能够增加效率,当粘度大于350cps时,微损泵需要的功率比离心泵要低得多。

输送的介质中即使固体颗粒含量达到80%,微损泵一样能够顺畅输送。圆盘转子独特的开放设计使得泵腔内无需精密的公差配合,即使很大的固体颗粒也不会阻塞在泵腔里。

在输送含有气体和空气介质时,由于无冲击、搅拌和剪切运动,气泡在输送过程中也不会破裂,它们穿越盘片就像固体颗粒一样顺畅而不被破坏。微损泵输送的流体里即使气体含量超过70%也不会有任何气泡的爆炸、破裂发生,也不会发生振动、噪音和汽蚀等现象。


微损泵的高效和经济性


    几乎不需维修

泵的磨损极少,一般很少更换。降低了泵的维护费用和维修时间,提高生产设备的运行效率。

零部件很少




     微损泵

  离心泵

   螺杆泵

      微损泵不推荐零部件明细表,因为很少使用它们。只是需要进行对轴承常规性的润滑和对密封的冲洗等维护,其他一切都不需要。

寿命的轴——近乎零的径向负载和轴向负载

      在满负荷、全速运行的情况下,轴的变形很小。这会极大地延长轴、轴承、密封的使用寿命。微损泵的轴承运转时,如果润滑保养得好,一般至少会超过80000小时。

节能降耗

      大多数情况下,微损泵由于流体的粘性拖动特性,在处理粘性的介质时比传统泵的能耗小很多,粘度越高,相比节能效果越好。

很好的经济性

    微损泵的采购和维护成本具有很好的竞争力,特别对处理含有固体颗粒、高粘性、含气、磨蚀性强的介质以及需要保护的介质方面具有很强的针对性,综合成本比较起来,微损泵往往是传统泵1/21/3。微损泵的无冲击设计使得泵的磨损极小,从配件更换和维修角度来讲,要比传统泵节省90%以上的人力、物力和财力。

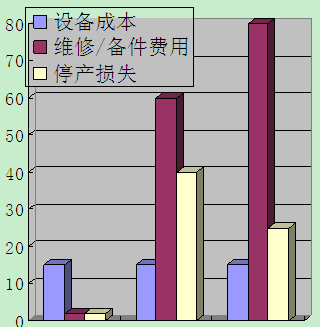

    看图示的的对比图,从购买成本、维修、人力、配件、产品质量改变和产量各方面进行综合比较得出的直方图,微损泵很出色。


微损泵的应用领域


微损泵的输送具有无可比拟的优点——高输送量、低产品损耗、极少的维护运行成本,这将极大地为用户节省成本和工作时间。

微损泵以无冲击、无破坏性的方式输送介质,已经在以下这些行业中被成功地应用:

日用化工、食品、医药和生物制剂行业

微损泵在食品和医药行业的应用多种多样,在下述场合的应用微损泵会更经济、效率更高:

        酒精、润发油、润肤脂、洗发精、香水、洗发液、剃须膏、乳胶、洗涤剂、凝胶、牙膏、化妆水、香精、炼乳、乳液。

        输送各种蔬菜、肉制品、食用油、食品浆料,酱料,不允许打碎的含果肉的饮料、奶、奶酪等。

       胶囊、药剂、血小板、维他命、 血制品和血液细胞。

市政和工业企业

微损泵的非冲击设计使得气泡不会破裂,能够顺利通过盘片输送。另外,也不存在径向和轴向负载,微损泵对用户来讲根本就不需要太多的零件更换和维修。

微损泵在处理以下介质时胜过其他任何形式的泵:

      粘稠性和含有大颗粒的介质,所有市政和工业上的废水泥浆。

      有磨蚀性的流体:石灰浆、含固体的泥浆、污水和含量不超过80%的颗粒泥浆。

      含空气或其他其他的介质:DAF泥浆和其他类型厌氧型泥浆和污物。

颗粒和纤维介质:含有碎屑、杂草、 塑料布的城市废水。

造纸行业

造纸行业不同于一般行业,微损泵在该行业的成功应用证明了其在解决输送高难度介质方面所具有的无可比拟的优越性。微损泵使得输送大比重和高粘稠介质成为很容易解决的事情,而不必使用一些辅助手段(如:其他的泵要先去掉流体中残存的大量气体),同时保证泵的性能无任何损失,其它形式的泵做不到这一点。微损泵处理粘稠介质允许粘度达到300000cps。当介质粘度不超过350cps时,微损泵的功率不到同样尺寸传统泵的一半。事实上介质粘度越高,泵的效率越高,而且微损泵由于对输送的物料不造成任何破坏或损伤,所以同样尺寸的泵输送量更大。

目前国内的离心式开式叶轮的纸浆泵输送干燥物料的含量是在6-8%,属于低浓度纸浆泵。微损泵输送纯干燥物料的含量在16%以下,属于重浓度浆料泵,是国内目前所用纸浆泵的将近3倍,可以大大提高纸浆的生产效率。国内的离心式开式叶轮的纸浆泵输送1吨的纸浆用水大约是15吨,而我们的微损泵输送1吨纸浆用水大约5吨,生产1吨纸浆节约用水约10吨,而且还大大节省了后续废水的处理费用。大大降低了纸浆和造纸的生产成本,给纸浆和造纸生产企业带来很高的利润,大大提高了企业的竞争力。

所以,微损泵带给纸浆和造纸企业巨大的经济性效益。在目前经济低迷的形势下,很值得在纸浆和造纸行业大力推广。

石油、化工、冶金、矿山等行业

微损泵在石油、矿山、冶金等行业的苛刻工况应用获得了较大的成功。开式设计和平滑无脉动运转使得泵在输送含有研磨性和高粘稠性介质时轻松自如。微损泵能够输送粘稠性强的油类介质和混有沙子的流体,钻探带出来的泥浆,原油浆和铁屑等,泵的磨损几乎为零。微损泵在油田上使用,能够输送含有油、气体、水、沙子、泥浆等多相混合的介质,还能输送粘稠油和不会对流体造成乳化的介质。对于输送多相混合的介质除了微损泵没有其他更好的选择。

与离心泵不同的是,离心泵完全靠叶轮的离心力的作用工作,离心力完全作用在叶轮的叶片上,所以普通的离心泵在输送磨蚀性强的结晶悬浮液或者含泥沙、矿泥的混合液体时,叶轮的磨损非常大也非常快,一旦叶轮有磨损,离心泵的性能就会大大下降。因此,微损泵输送磨蚀性强的结晶悬浮液或者含泥沙、矿泥的混合液体时,比离心泵有非常大的优势。



微损泵典型输送物料


    微损泵为用户不断带来新的解决方案,成为越来越多的用户替换旧泵的良好选择,是解决物料输送难度极大的应用场合的克星。不同行业的用户使用一直在证明和验证这种魔力泵的效果和功能。

微损泵在下列这些行业中已被成功的应用:

◆ 冶金:铁屑、冷却水、金属粉末、循环酸液。

石油、化工、矿山:磨蚀性强的结晶悬浮液,浓盐水;钻孔污泥、石墨尾料、石灰膏等含有油、气体、水、泥沙、泥浆等多相混合的介质;粘稠油和不会对流体造成乳化的介质;高温或高压介质。

市政、环保、一般性工业:污水、城市废水、废水泥浆、含金属屑的冷却水液、污泥浆、石灰浆。

造纸:浓度高达16%的纸浆料。

食品加工: 蔬菜、玉米、奶酪、奶油、豆奶、蛋白质、糖浆、蜂蜜、啤酒花、麦芽糖、淀粉、酵母、黄油、花生酱、蔬菜酱、巧克力酱、果酱、蛋清、蛋糕浆、冰淇淋、果冻、果肉、果粒橙、杨梅、火龙果饮料、土豆、西红柿、牛蒡、活鱼、棕榈油、橄榄油、松子油、植物油、柑桔油、动物油脂、色拉油、鸡肉、甚至整只鸡。

制药:活体细胞、浮游生物、细菌、血液、催化剂溶液。

农牧业:玉米、土豆、番茄、番茄酱、蔬菜、牛蒡、蘑菇、水洗大豆、水洗樱桃、甜菜、活鱼、牡蛎壳酱、肉制品、含大量残渣的农用品。

对剪切敏感、不能被破坏产的品输送:聚合体乳化剂、乳胶、明胶、石英、膨化剂、活性剂、含有活性剂的化妆品。

粘稠流体输送:废泥浆、污泥沉积物、黑色化妆品、油漆、油渣、沥青、粘胶、聚合树脂。

研磨性介质输送:硼砂、钻探泥浆、沙浆(颗粒含量80%)、石英泥浆。

危险物料处理:核废料、有机和无机废渣。


微损泵的材质


零件名称

普通碳钢

不锈钢

蒙乃尔合金

哈氏合金

泵体

转子

泵盖

普通铸铁

铸钢

球墨铸铁

304

316

316L

蒙乃尔合金

哈氏合金

35CrMo

304不锈钢

304

316

316L

304

316

316L

304

316

316L

轴承架

普通铸铁

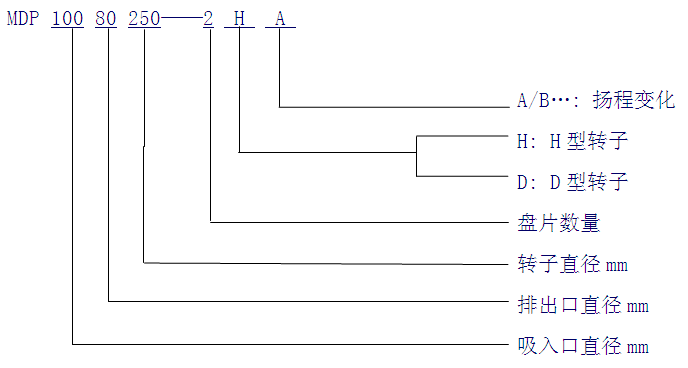

 微损泵的型号
















 微损泵性能参数表

   请向我司咨询或索取。
